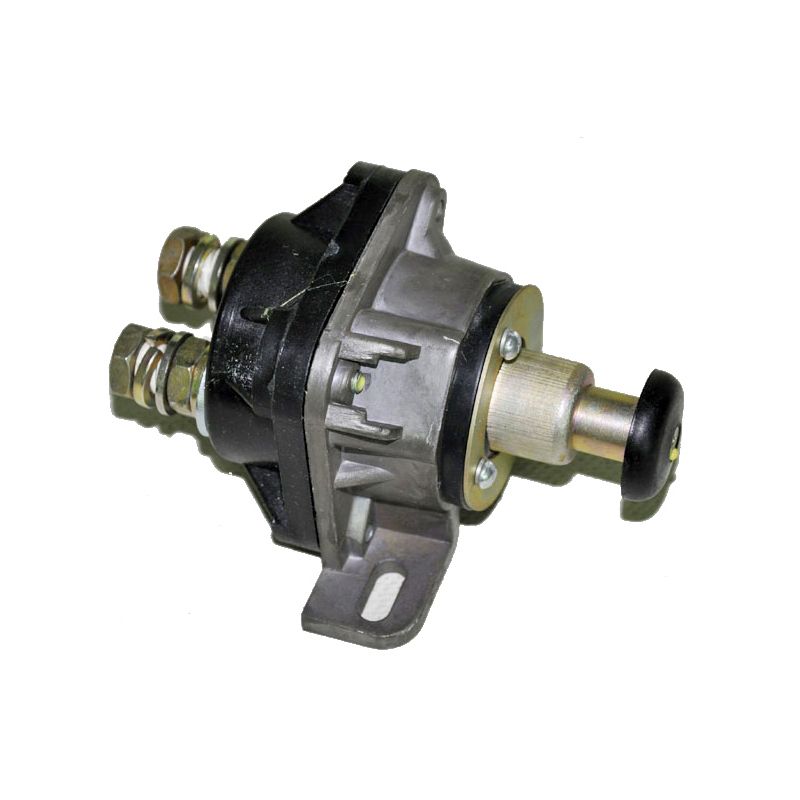

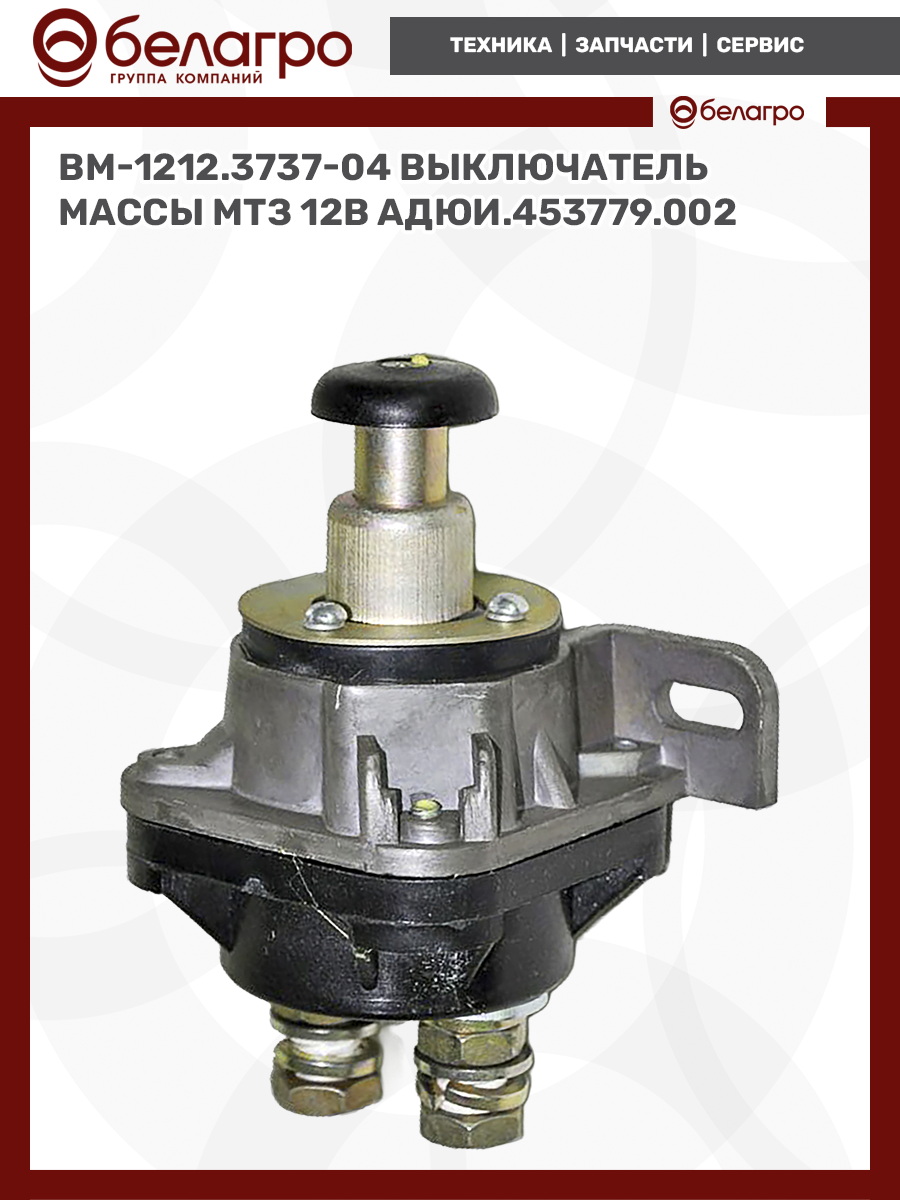

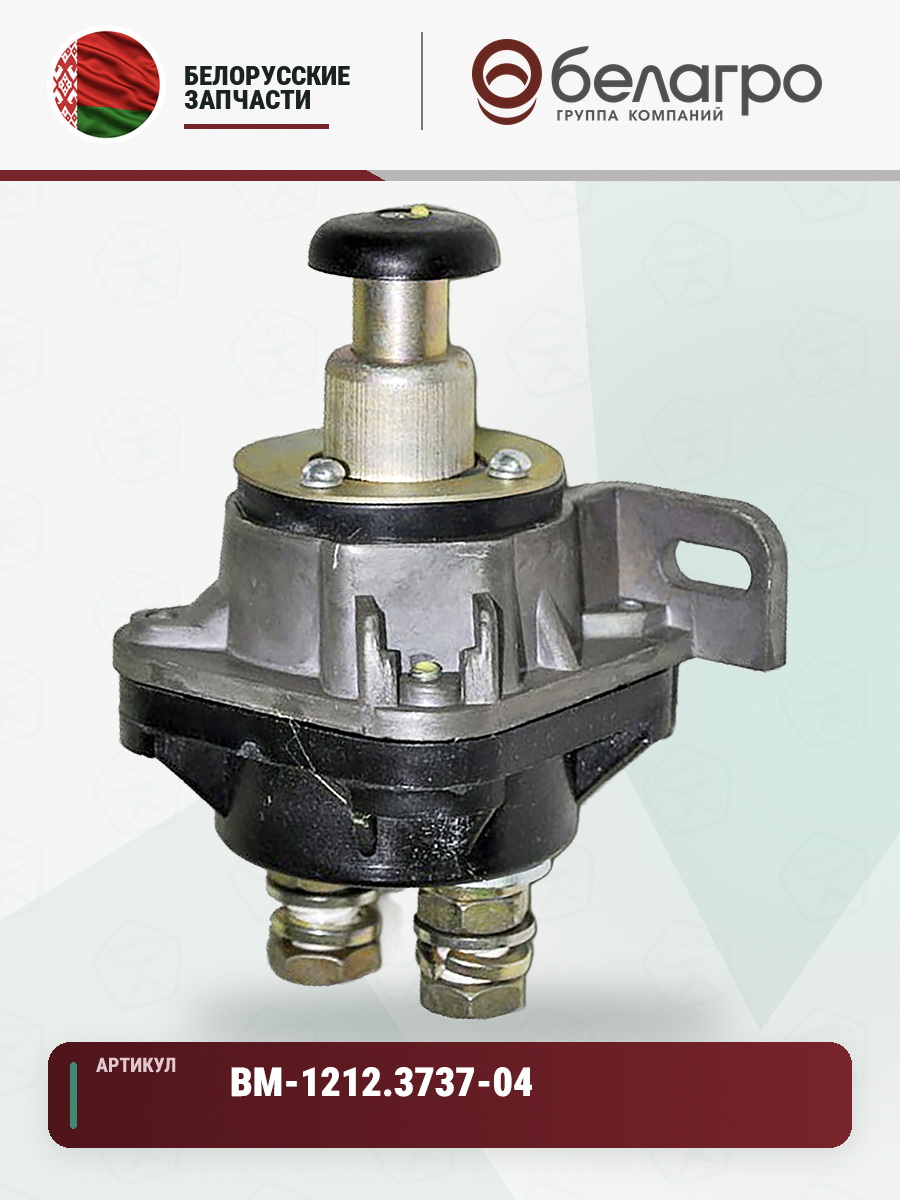

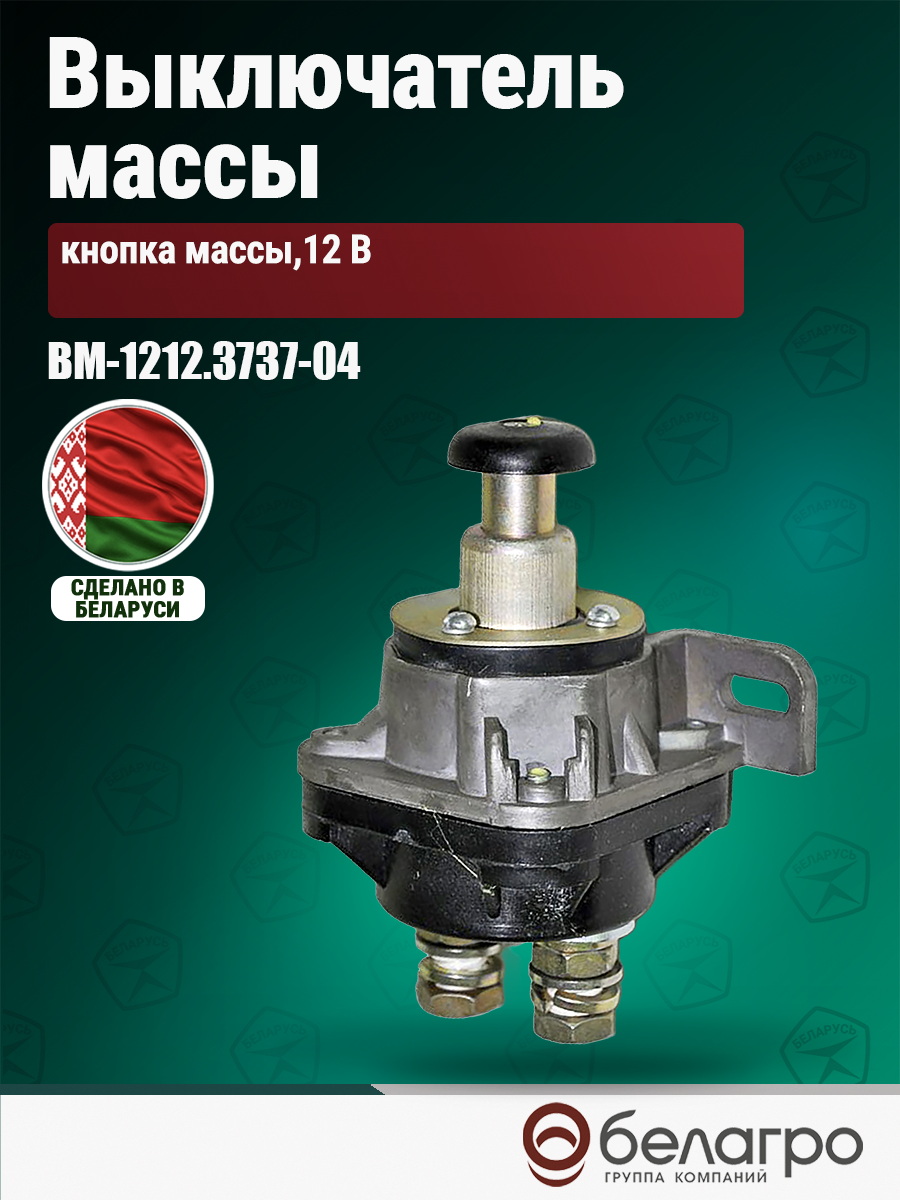

ВМ-1212.3737-04 Выключатель массы МТЗ

Выключатель аккумуляторных батарей

Технические условия ТУ РБ 07513211.006-97

Выключатели аккумуляторных батарей (далее по тексту – выключатели), предназначенные для применения на автомобилях и тракторах общего и специального назначения, а также на само-ходных сельскохозяйственных, строительных и дорожных машинах (далее – транспортных средствах (ТС)), в том числе поставляемых на экспорт в страны с умеренным и тропическим климатом, а также в запасные части к ним.
Выключатели по способу управления и управляющему сигналу изготавливают следующих типов:
– с электромагнитным приводом управления, управляющий сигнал «плюс» или «минус» аккумуляторной батареи (ЭМ);
– с электромагнитным приводом управления, управляющий сигнал «минус» аккумуляторной батареи (ЭММ);
– с электромагнитным приводом управления, управляющий сигнал «плюс» аккумуляторной батареи (ЭМП);
– с ручным приводом управления (Р).
Выключатели по месту установки на транспортном средстве изготавливают двух типов:
– устанавливаемые на двигателе (ДВ);
– устанавливаемые вне двигателя (НДВ).
Выключатели по схемам включения изготавливают двух типов:
– двухконтактные (2К);
– трехконтактные (3К).
Выключатели с наличием устройства защиты (УЗ).                                                                                                                                                                                                                                                                      Выключатель взрывозащищенный (ВЗ) (пример: 1212.3737-14М)
Режим работы выключателей - продолжительный номинальный S1 по ГОСТ 3940.
Режим работы механизма включения электромагнита выключателей с электромагнитным приводом управления (типа ЭМ, ЭММ, ЭМП) - кратковременный номинальный S2 по ГОСТ 3940. Длительность кратковременного режима работы для выключателей с электромагнитным приводом управления (типа ЭМ, ЭММ, ЭМП, кроме УЗ) – не более 2 с.
Вид климатического исполнения – О1 по ГОСТ 15150, но при этом нижнее рабочее значение температуры окружающей среды при эксплуатации устанавливают равным минус 50 °С, а для эксплуатации в нерабочем состоянии – минус 60 °С; верхнее рабочее значение температуры окружающей среды при эксплуатации устанавливают равным плюс 55 °С, а для эксплуатации в нерабочем состоянии – плюс 85 °С.

Модификации  1212.3737-10;1212.3737-15 ; 1212.3737-16  имеют кнопку включения красного цвета, остальные – чёрного цвета.

По требованию потребителя возможно изготовление модификации с чехлами чёрного или красного цвета.
