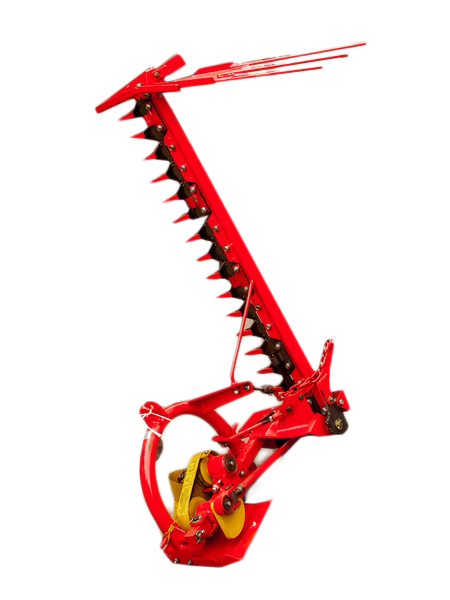

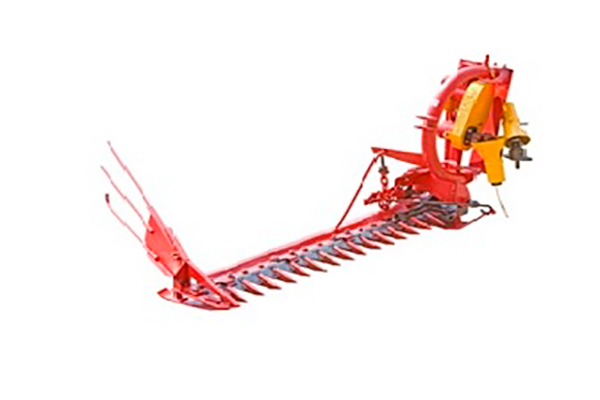

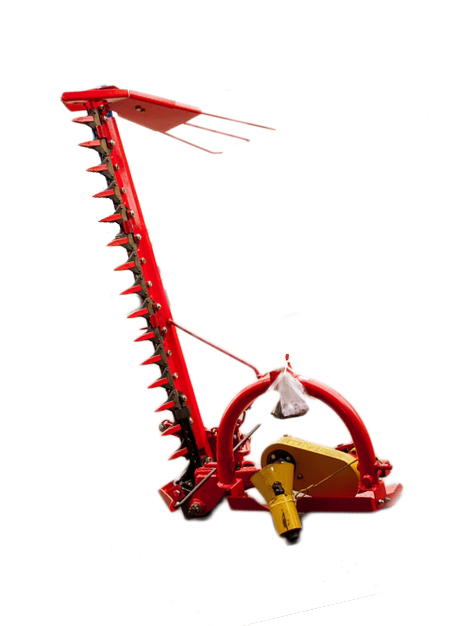

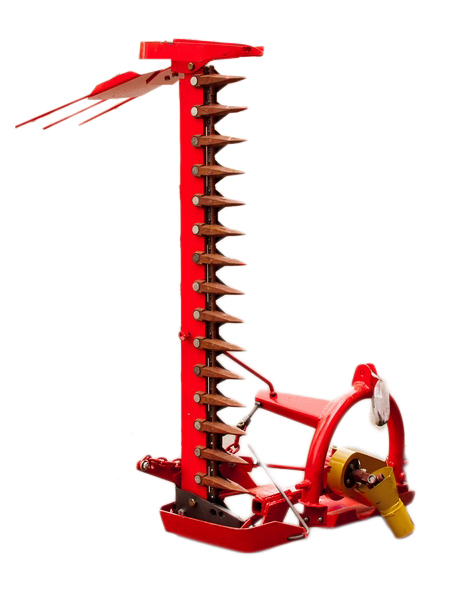

КТМ-00.000 Косилка малогабаритная КТМ

Малогабаритная КТМ устанавливается на мини-трактор Беларус 132, Беларус 152, Беларус 112

Косилка используется для покоса, измельчения травы, ухода за площадками и полосой отвода автомобильных и железных дорог.
Применение: сад, парк, личное подсобное хозяйство, газон.

На сварной трубчатой раме посредством оси и тяги, смонтирована штанга  с приводом.
Режущий аппарат традиционной конструкции (сегментно-пальцевый) монтируется с помощью осей и к штанге.
Механизм подъема служит для подъема режущего аппарата при разворотах косилки и перевода косилки в транспортное положение.
Механизм подъема крепится цепью к рычагу, установленному на внутреннем башмаке режущего аппарата, к кронштейну штанги  звеном механизма и регулировочным винтом к кронштейну  штанги.
Привод режущего аппарата осуществляется от вала отбора мощности ВОМ через карданную передачу, клиноременную передачу, эксцентриковый механизм  и шатун.
Эксцентрик также служит для уравновешивания сил инерции движущихся масс ножа и шатуна.

Косилка навешивается на гидронавесную систему мини-трактора.

Перечень смазочных материалов, применяемых в изделии

Режущий аппарат
Основное Масло М10В2 ГОСТ 8581-78
Резарвное Масло М8В2 ГОСТ 8581-78
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год,2 кг

Подшипник шатуна
Основное Литол-24 ГОСТ 21150-87
Резарвное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год 0,2 кг

Привод
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг

Крестовины карданной передачи
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,08 кг

Шлицевые валы и втулки
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг

Штанга с приводом
Основное Литол-24 ГОСТ 21150-87
Резервное Солидол ГОСТ 1033-79
Масса заправки ГСМ 0,02 кг
Норма расхода ГСМ на год 0,04 кг

Все трущиеся детали косилки
ЦИАТИМ-201 ГОСТ 6267-74
Масса заправки ГСМ 0,1 кг
Норма расхода ГСМ на год 0,2 кг

Комплектность
- косилка малогабаритная КТМ – 1 шт.
- руководство по эксплуатации КТМ-00.000 РЭ – 1 экз.
- комплект запасных частей – 1 комплект
